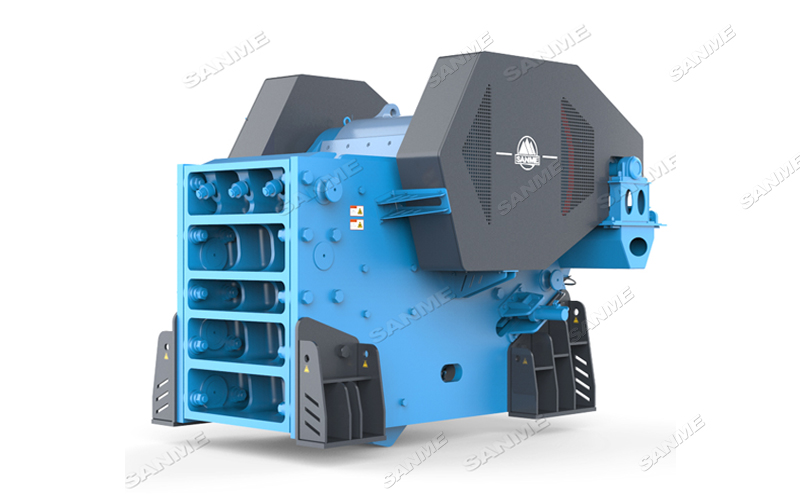

JC系列歐版顎式破碎機

JC系列歐版顎式破碎機是在幾十年的傳統顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。與傳統的顎式破碎機相比，JC系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料和制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。

進料粒度：0-1200mm

生產能力：50-2700t/h

應用領域：礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業

適用物料：花崗巖、大理石、玄武巖、石灰石、石英石、河卵石、鐵礦石、銅礦石等

獲取產品報價

咨詢熱線：021-58205268

產品PDF畫冊

JC系列歐版顎式破碎機產品特點與技術優勢

堅固的結構

機架分為焊接式和組裝式兩種：中小型規格采用焊接式，大型規格一用組裝式。
優越的腔型設計

對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。
重型動顎總成經久耐用

重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更加穩定性。
動顎護板設計

動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。
整體軸承座

整體鑄鋼軸承座結構保證與機架配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。
方便快捷的粒度調節

JC顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。
一體化電機安裝

電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。
減震安裝設計

破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

JC系列歐版顎式破碎機工作原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。

產品展示

JC系列歐版顎式破碎機剖面圖

JC系列歐版顎式破碎機技術參數

型號	名義進料口尺寸	緊邊排放口調整范圍	電機功率 (kw)	生產能力（t/h，有預篩分)	生產能力（t/h，無預篩分)
JC231	510*800	40-175	55-75	55-335	65-385
JC337	580*930	60-175	75-90	105-390	120-450
JC340	600*1060	70-175	75-90	130-410	130-510
JC442	700*1060	70-200	90-110	150-500	170-610
JC440	760*1020	70-200	90-132	120-520
JC443	850*1100	80-215	132-160	190-670
JC110	850*1100	70-200	132	160-580	185-665
JC120	870*1200	70-200	160	175-610	200-705
JC125	950*1250	100-250	160	255-810	295-930
JC555	1070*1400	125-250	200-220	320-850	400-1150
JC649	1100*1250	125-250	200-250	345-800	400-880
JC659	1200*1500	150-300	200-250	470-1140	540-1295
JC160	1200*1600	150-300	250	430-1145	600-1910
JC663	1200*1600	150-300	280-315	495-1315	660-2100
JC671	1200*1800	150-300	355	555-1495	700-2275
JC759	1300*1500	150-300	200-220	480-1015	545-1645
JC771	1500*1800	150-350	355-400	580-1710	795-2925
JC783	1500*2100	175-350	400-500	725-1965	1050-3300

型號	JC231	JC337	JC340	HC442	JC110	JC120	JC125	JC555	JC649	JC150	JC659	JC160	JC663	JC671	JC759	JC771	JC783
破機通過量，有預滯相料
緊邊排料口	生產能力(t/h)
40	55-75
50	65-95
60	80-110	105-135
70	95-135	125-155	130-175	150-185	160-200	175-240
80	110-150	140-180	150-205	165-215	180-235	195-270
90	120-175	160-200	175-220	190-235	205-270	210-305
100	140-190	175-225	195-245	205-265	225-310	235-325	255-350
125	175-245	220-280	240-300	255-325	280-360	285-395	310-430	320-450	345-475	340-470
150	210-290	265-335	285-365	305-385	330-420	340-475	360-500	380-535	390-560	400-555	470-610	430-610	495-590	555-855	480-550
175	245-335	310-390	325-410	355-450	375-490	385-540	410-570	435-600	410-625	460-635	540-700	495-695	570-795	645-975	545-625	630-890	725-1025
200				395-500	420-580	430-610	475-650	500-690	525-625	520-720	610-795	560-790	645-895	725-1065	610-700	710-1000	815-1150
225							550-730	565-775	595-705	580-800	680-885	625-880	720-1005	775-1180	675-775	785-1105	900-1270
250							610-810	620-850	650-800	640-880	750-975	685-965	785-1135	845-1310	745-855	865-1215	995-1400
275											820-1055	745-1055	855-1250	950-1405	820-945	940-1320	1080-1515
300											895-1140	815-1145	935-1315	1050-1495	885-1015	1015-1435	1165-1650
325																1095-1565	1260-1800
350																1175-1710	1350-1965

型號	JC231	JC337	JC340	HC442	JC110	JC120	JC125	JC555	JC649	JC150	JC659	JC160	JC663	JC671	JC759	JC771	JC783
破機通過量，無預滯相料
緊邊排料口	生產能力(t/h)
40	65-85
50	95-110
60	95-125	120-155
70	110-155	140-180	130-175	170-215	185-230	200-275
80	125-175	160-210	190-250	200-260	210-270	225-310
90	140-200	185-230	210-270	225-285	235-310	250-350
100	160-220	200-260	235-305	245-320	260-355	270-375	295-400
125	200-280	250-320	295-375	305-395	320-415	330-455	355-495	400-560	400-480	425-585
150	240-335	305-385	350-445	360-470	380-485	390-545	415-570	475-570	465-555	520-710	540-780	600-810	660-890	700-950	545-735
175	280-385	355-450	410-510	415-520	430-565	440-620	470-655	540-750	530-625	625-825	620-860	720-975	790-1070	845-1145	635-840	915-1240	1050-1425
200				465-610	485-665	495-705	545-750	675-930	600-720	740-1005	705-945	850-1150	935-1265	1015-1375	755-1035	1080-1465	1240-1685
225							630-840	760-1050	670-805	840-1157	790-1030	980-1330	1080-1465	1175-1565	860-1195	1225-1700	1440-1955
250							700-930	840-1150	735-880	960-1320	875-1115	1120-1515	1230-1665	1325-1795	985-1350	1435-1900	1650-2185
275											960-1205	1265-1710	1390-1880	1490-2035	1110-1495	1625-2200	1865-2500
300											1040-1295	1410-1910	1550-2100	1665-2275	1235-1645	1820-2460	2090-2800
325																2005-2715	2305-3100
350																2195-2925	2500-3300

注：

所列破碎機的生產能力是基于中等硬度物料的瞬時取樣測定結果。以上數據僅供參考，具體項目的設備選型請聯系我們的工程師。

以上數據所表示的破碎機產量，是針對平均比重為2.7t/m³的中等易碎性巖石，給料能順利進入破碎腔、無架橋卡堵現象，給料剔除小于排放口細料時取小值，含細料時取大值。產量可能隨給料方式和物料性質諸如粒度組成，含水泥量、松散密度和可碎性而變化。

以下因素可提高破碎機能力和操作性能：

1.選用適當?shù)亩醢澹? 2.適當?shù)慕o料級配； 3.可控的給料速度； 4.充足的給料能力和給料寬度；

5.充足的破碎機排料區域； 6.與破碎機最高產量相匹配的排料皮帶輸送能力。
